一、工程概况

1、探测目的：探测断层产状（视倾角）、破碎带宽度以及岩溶洞穴、暗河的埋深和规模，重点判释隧道洞身高程范围内的资料，为隧道设计提供基础地质资料。

2、探测仪器：MTKV-1C型微动勘察仪。

3、观测系统：

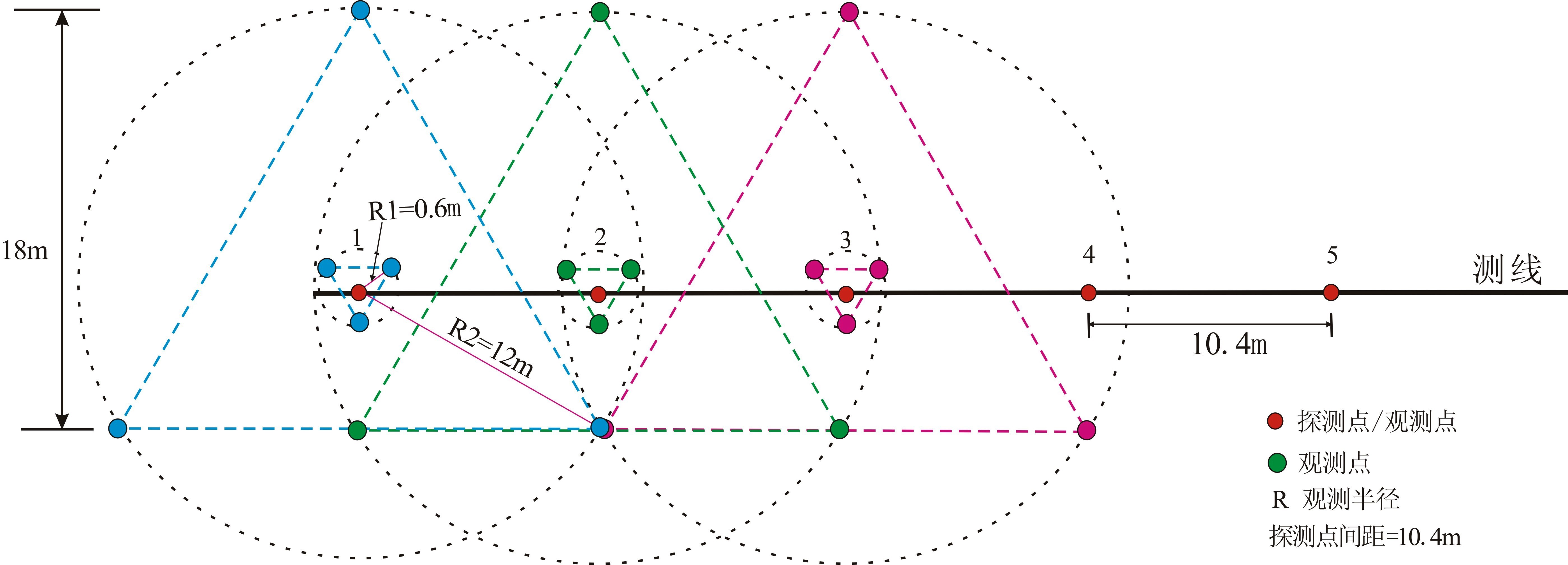

微动探测观测系统示意图

4、作业参数：通道增益 ×16；采样频率 100HZ。

二、现场照片

微动数据采集现场

三、数据处理及地质解释

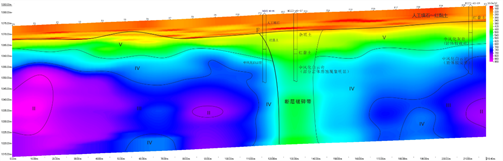

微动剖面解释的断裂破碎带（上图）与钻孔验证断层角砾岩（下图）

探测结果：成功探测断层产状、破碎带宽度以及岩溶发育规模；解释隧道洞身范围内岩溶构造及岩性。断裂构造破碎带的钻探验证率达80%，岩溶、溶沟验证率达85%。
